Jak obliczyć wysokość budynku? Od cienia po definicję prawną

Precyzyjne obliczenie wysokości budynku to zadanie, które na pierwszy rzut oka może wydawać się proste, ale w rzeczywistości wymaga zrozumienia zarówno praktycznych metod pomiarowych, jak i ścisłych definicji prawnych. W tym kompleksowym przewodniku pokażę Ci, jak podejść do tego zagadnienia od prostych, domowych sposobów, po profesjonalne techniki geodezyjne, a także wyjaśnię, co polskie prawo budowlane mówi na ten temat. Moim celem jest dostarczenie Ci wiedzy, która pozwoli uniknąć błędów i zapewni wiarygodne wyniki, niezależnie od Twoich potrzeb.

Dlaczego precyzyjne obliczanie wysokości budynku jest kluczowe?

Precyzyjne określenie wysokości budynku ma fundamentalne znaczenie, wykraczające poza zwykłą ciekawość. To nie tylko kwestia estetyki czy funkcjonalności, ale przede wszystkim zgodności z przepisami prawnymi i bezpieczeństwa. Niewłaściwy pomiar może prowadzić do poważnych konsekwencji, takich jak niezgodność z Miejscowym Planem Zagospodarowania Przestrzennego (MPZP), problemy z uzyskaniem pozwolenia na budowę, a nawet zagrożenie dla konstrukcji czy otoczenia. Dlatego tak ważne jest, aby podejść do tego zadania z należytą starannością i wiedzą.

Zrozumienie oficjalnej definicji: co polskie prawo budowlane mówi o wysokości?

Zanim przejdziemy do metod pomiaru, musimy zrozumieć, co właściwie mierzymy. W Polsce definicję wysokości budynku precyzuje Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Zgodnie z tym dokumentem, wysokość budynku mierzy się od poziomu terenu przy najniżej położonym wejściu do budynku (lub jego części) do górnej powierzchni najwyżej położonego stropu (wliczając izolację cieplną) albo do kalenicy w przypadku dachu spadzistego. Co istotne, do pomiaru nie wlicza się elementów technicznych, takich jak maszynownie dźwigów, kominy, attyki czy instalacje odgromowe, które znajdują się ponad tą płaszczyzną. To kluczowa informacja, którą często pomija się w amatorskich pomiarach, a która ma ogromne znaczenie dla oficjalnych danych.

Praktyczne znaczenie: od zgodności z planem zagospodarowania po bezpieczeństwo

Prawidłowe określenie wysokości budynku ma szerokie praktyczne zastosowanie. Przede wszystkim jest to wymóg formalny, który musi być spełniony w procesie projektowania i budowy. Musimy upewnić się, że wysokość naszego obiektu jest zgodna z zapisami Miejscowego Planu Zagospodarowania Przestrzennego (MPZP) lub decyzją o warunkach zabudowy. Przekroczenie dopuszczalnej wysokości może skutkować odmową wydania pozwolenia na budowę lub nakazem rozbiórki. Ponadto, dokładna wysokość jest niezbędna do prawidłowego projektowania konstrukcji, instalacji i systemów bezpieczeństwa, takich jak drogi pożarowe czy ewakuacyjne. Wreszcie, precyzyjny pomiar jest istotny dla oceny wpływu budynku na otoczenie, na przykład w kontekście nasłonecznienia sąsiednich działek.

Domowe sposoby na pomiar: obliczanie wysokości bez specjalistycznego sprzętu

Nie zawsze potrzebujemy profesjonalnego sprzętu geodezyjnego, aby oszacować wysokość budynku. Istnieje kilka prostych, domowych metod, które pozwalają na uzyskanie przybliżonych wyników za pomocą podstawowych narzędzi, a nawet tylko smartfona. Te techniki są idealne do szybkich oszacowań, gdy nie potrzebujemy laboratoryjnej precyzji, ale chcemy mieć ogólne pojęcie o gabarytach obiektu.

Metoda cienia krok po kroku: wykorzystaj słońce i prostą matematykę

Metoda cienia to klasyczny i bardzo intuicyjny sposób na oszacowanie wysokości, bazujący na zasadzie podobieństwa trójkątów. Kiedy słońce świeci, każdy obiekt rzuca cień, a kąt padania promieni słonecznych jest taki sam dla wszystkich obiektów w danej chwili. Oto jak to zrobić:

1. Wybierz słoneczny dzień: Upewnij się, że słońce jest na tyle wysoko, aby budynek rzucał wyraźny cień.
2. Zmierz długość cienia budynku: Za pomocą miarki lub taśmy mierniczej zmierz długość cienia rzucanego przez budynek. Pamiętaj, aby mierzyć od podstawy budynku do końca cienia.
3. Zmierz długość cienia obiektu o znanej wysokości: Obok budynku, w miejscu, gdzie również pada cień, postaw pionowo obiekt o znanej wysokości (np. tyczkę, kij, a nawet siebie, jeśli znasz swój wzrost). Zmierz jego wysokość oraz długość rzucanego przez niego cienia.
4. Oblicz wysokość: Teraz wystarczy zastosować prostą proporcję. Jeśli wysokość obiektu (H_o) do długości jego cienia (C_o) jest taka sama jak wysokość budynku (H_b) do długości jego cienia (C_b), to możemy ułożyć równanie: H_b / C_b = H_o / C_o. Stąd łatwo wyliczyć wysokość budynku: H_b = (H_o * C_b) / C_o.

Ta metoda jest zaskakująco efektywna i pozwala na szybkie oszacowanie wysokości bez konieczności wchodzenia na dach czy używania skomplikowanych urządzeń. Pamiętaj jednak, że dokładność zależy od precyzji pomiarów cienia i równości terenu.

Trygonometria w praktyce: jak za pomocą smartfona i kąta oszacować wysokość?

Inną, nieco bardziej zaawansowaną, ale nadal "domową" metodą jest wykorzystanie podstaw trygonometrii. Jeśli znasz odległość od budynku i kąt, pod jakim widzisz jego szczyt, możesz obliczyć jego wysokość. W dzisiejszych czasach nie musisz nawet nosić ze sobą kątomierza wiele aplikacji na smartfony potrafi mierzyć kąty elewacji za pomocą aparatu i wbudowanych czujników (akcelerometru, żyroskopu).

Zasada opiera się na funkcji tangens: tangens(kąt) = wysokość / odległość. Czyli wysokość = tangens(kąt) * odległość. Oto jak to zrobić:

1. Odejdź od budynku: Stań w pewnej, zmierzonej odległości od podstawy budynku. Im dalej, tym łatwiej będzie zmierzyć kąt, ale pamiętaj, aby odległość była mierzalna.
2. Zmierz odległość: Za pomocą taśmy mierniczej lub dalmierza laserowego (jeśli masz) zmierz dokładną odległość od miejsca, w którym stoisz, do podstawy budynku.
3. Zmierz kąt: Użyj aplikacji na smartfona (np. "Smart Measure", "Angle Meter" lub podobnej), która pozwala mierzyć kąt podniesienia. Skieruj telefon w stronę szczytu budynku i odczytaj wartość kąta.
4. Wykonaj obliczenia: Podstaw zmierzone wartości do wzoru wysokość = tangens(kąt) * odległość. Pamiętaj, aby do uzyskanej wartości dodać swój wzrost (lub wysokość, na której trzymasz telefon), ponieważ mierzyłeś kąt od poziomu oczu, a nie od ziemi.

Ta metoda jest również bardzo praktyczna i często daje bardziej precyzyjne wyniki niż metoda cienia, zwłaszcza gdy użyjesz dobrej aplikacji do pomiaru kąta. Pamiętaj, że kluczowa jest tu dokładność pomiaru odległości i kąta.

Profesjonalne metody pomiaru: kiedy potrzebujesz maksymalnej dokładności?

Gdy precyzja staje się absolutnym priorytetem na przykład dla celów projektowych, prawnych, odbiorowych, czy w przypadku sporów domowe metody mogą okazać się niewystarczające. W takich sytuacjach niezbędne jest sięgnięcie po profesjonalne narzędzia i techniki, które zapewnią maksymalną dokładność i wiarygodność pomiarów.

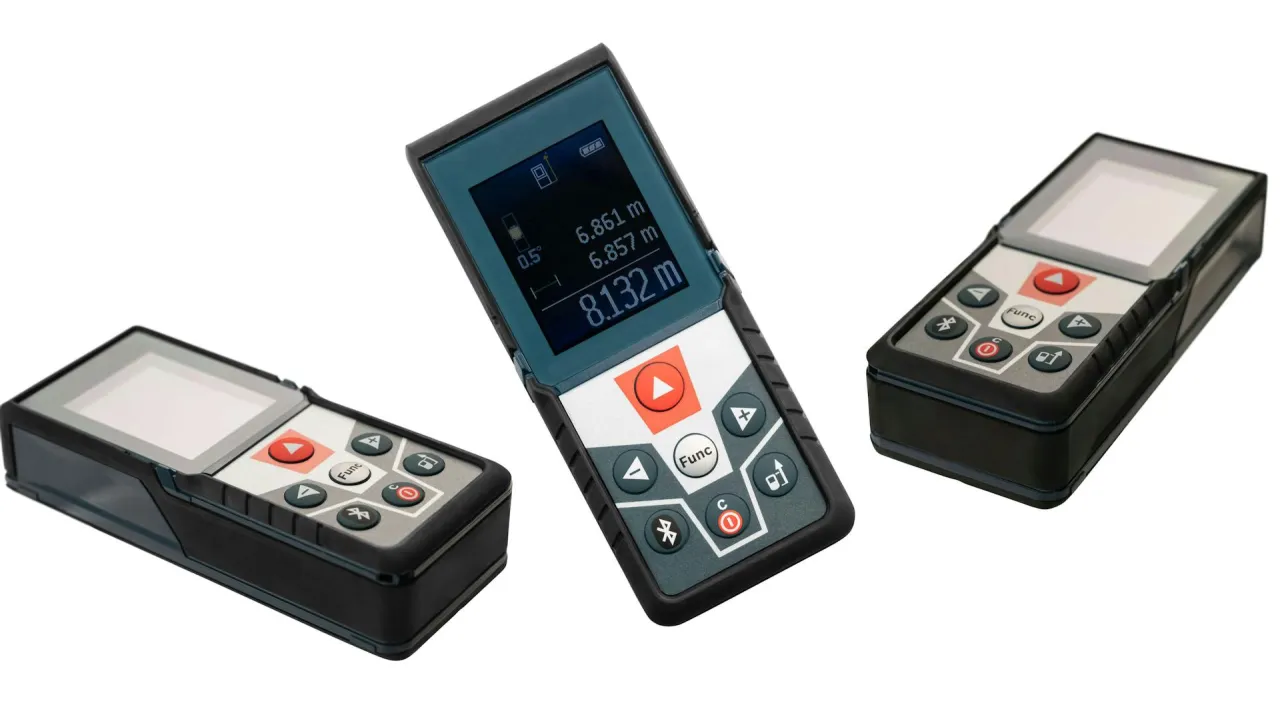

Dalmierz laserowy: szybkość i precyzja w twojej dłoni

Dalmierz laserowy to jedno z najpopularniejszych i najbardziej dostępnych profesjonalnych narzędzi do pomiaru odległości i wysokości. Działa na zasadzie wysyłania wiązki laserowej i mierzenia czasu jej powrotu, co pozwala na błyskawiczne i bardzo precyzyjne określenie dystansu. Wiele modeli, takich jak te oferowane przez marki Leica, Bosch czy Stabila, ma wbudowane funkcje do obliczania wysokości.

Jak to działa? Dalmierz może obliczyć wysokość na podstawie twierdzenia Pitagorasa, mierząc odległość do podstawy budynku, a następnie do jego szczytu z tego samego punktu. Niektóre zaawansowane modele potrafią nawet mierzyć wysokość bezpośrednio, wystarczy wycelować w dół i w górę. Dalmierze laserowe są niezwykle szybkie, łatwe w obsłudze i oferują dokładność rzędu milimetrów, co czyni je idealnym wyborem dla wielu zastosowań budowlanych i inżynierskich.

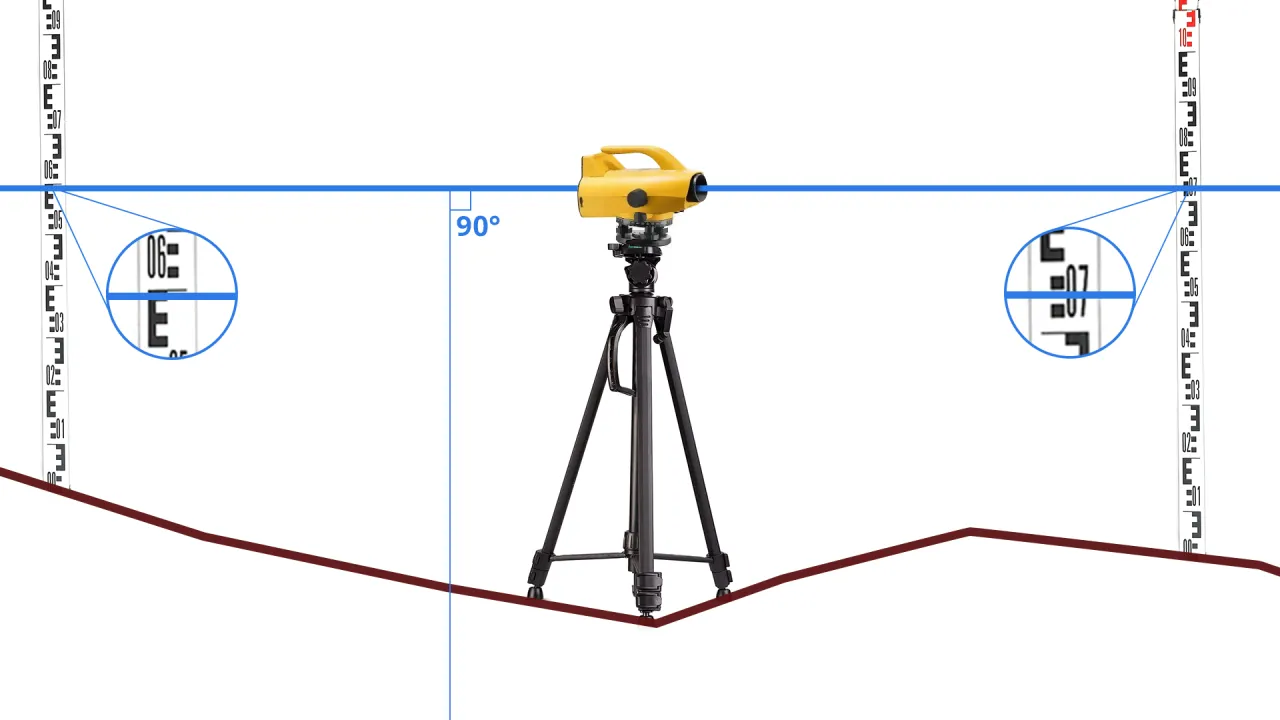

Niwelator i teodolit: niezawodne narzędzia w rękach geodety

Jeśli potrzebujesz absolutnej pewności i pomiarów, które będą miały moc prawną, nie ma nic lepszego niż praca z uprawnionym geodetą i jego specjalistycznym sprzętem. Klasycznymi narzędziami geodezyjnymi są niwelator i teodolit. Teodolit służy do precyzyjnego pomiaru kątów pionowych i poziomych, co w połączeniu ze znajomością odległości pozwala na bardzo dokładne obliczenia wysokości. Niwelator natomiast służy do pomiaru różnic wysokości, co jest kluczowe przy wyznaczaniu tzw. "poziomu zero" (±0,00 m).

Geodeta, wykorzystując te narzędzia oraz precyzyjne punkty odniesienia (osnowę geodezyjną), jest w stanie wyznaczyć wysokość budynku z najwyższą możliwą dokładnością, uwzględniając wszystkie niuanse terenu i definicje prawne. Pomiary geodezyjne są niezbędne dla celów prawnych, takich jak uzyskanie pozwolenia na użytkowanie, podział nieruchomości czy weryfikacja zgodności z projektem.

Nowoczesne technologie w akcji: drony i skanowanie 3D w pomiarach

W ostatnich latach technologia dostarczyła nam jeszcze bardziej zaawansowanych metod pomiarowych. Drony wyposażone w kamery o wysokiej rozdzielczości oraz systemy GPS mogą wykonywać precyzyjne naloty fotogrametryczne, tworząc ortofotomapy i modele 3D budynków. Z takich modeli można z łatwością odczytać dokładną wysokość, a także inne wymiary.

Jeszcze większą precyzję oferuje skanowanie laserowe 3D (LiDAR). Skanery laserowe tworzą tzw. "chmury punktów" miliony precyzyjnych pomiarów przestrzennych, które razem tworzą niezwykle dokładny cyfrowy model obiektu. Z tych danych można z milimetrową precyzją odczytać wysokość, nawet w przypadku obiektów o bardzo skomplikowanej bryle architektonicznej lub w trudno dostępnym terenie. To idealne rozwiązanie dla zabytków, skomplikowanych konstrukcji przemysłowych czy budynków o nieregularnych kształtach.

Mierzenie budynków o nietypowej konstrukcji

Standardowe metody pomiaru wysokości są zazwyczaj wystarczające dla typowych budynków. Jednak w przypadku obiektów o nietypowej konstrukcji, takich jak budynki na nierównym terenie, z dachami o złożonym kształcie, czy skomplikowaną bryłą, pojawiają się dodatkowe wyzwania. W takich sytuacjach kluczowe jest zrozumienie specyfiki obiektu i odpowiednie dostosowanie podejścia do pomiaru.

Dachy płaskie a spadziste: kluczowe różnice w podejściu do pomiaru

Jak już wspomniałam, polskie prawo budowlane wyraźnie rozróżnia punkt końcowy pomiaru wysokości w zależności od rodzaju dachu. W przypadku dachów płaskich wysokość mierzy się do górnej powierzchni najwyżej położonego stropu (wliczając izolację cieplną). To stosunkowo proste wystarczy ustalić poziom stropu i dodać jego grubość wraz z warstwami izolacyjnymi.

Sytuacja komplikuje się przy dachach spadzistych. Tutaj wysokość mierzy się do kalenicy, czyli najwyższej poziomej krawędzi dachu, gdzie spotykają się dwie połacie. Jeśli budynek ma kilka kalenic na różnych wysokościach, bierzemy pod uwagę tę najwyższą. To rozróżnienie jest fundamentalne i często jest źródłem błędów, jeśli nie zostanie prawidłowo zinterpretowane zgodnie z przepisami.

Budynki na nierównym terenie: jak poprawnie wyznaczyć punkt odniesienia?

Kolejnym wyzwaniem są budynki posadowione na nierównym terenie. Definicja prawna jest tu bardzo precyzyjna: wysokość mierzy się od poziomu terenu przy najniżej położonym wejściu do budynku (lub jego części). To oznacza, że nie zawsze jest to średni poziom terenu wokół budynku czy poziom drogi. Jeśli budynek ma wejścia na różnych wysokościach, musimy zidentyfikować to najniżej położone i od niego rozpocząć pomiar.

W praktyce często wymaga to wykonania niwelacji terenu wokół budynku i precyzyjnego określenia rzędnej tego punktu. Właśnie w takich przypadkach praca geodety jest nieoceniona, ponieważ potrafi on prawidłowo wyznaczyć "poziom zero" i zapewnić zgodność z przepisami, co jest krytyczne dla legalności inwestycji.

Obiekty o skomplikowanej bryle: praktyczne wskazówki dla trudnych przypadków

Budynki o skomplikowanej, nieregularnej bryle, z licznymi uskokami, wieżami, attykami czy rozbudowanymi dachami, stanowią prawdziwe wyzwanie dla pomiarowców. W takich przypadkach tradycyjne metody mogą być niewystarczające lub prowadzić do błędów. Moje doświadczenie podpowiada, że najlepiej jest wtedy skorzystać z zaawansowanych technologii.

Wykorzystanie dronów do fotogrametrii lub skanowania laserowego 3D pozwala na stworzenie kompleksowego modelu obiektu, z którego można precyzyjnie odczytać wszystkie wymiary, w tym wysokość, niezależnie od złożoności bryły. To nie tylko zwiększa dokładność, ale także znacząco przyspiesza pracę i minimalizuje ryzyko błędów ludzkich. Warto zainwestować w takie rozwiązanie, jeśli zależy nam na kompleksowej i niezawodnej dokumentacji.

Najczęstsze pułapki i błędy w pomiarach wysokości budynku

Nawet przy użyciu najlepszych narzędzi i metod, pomiary wysokości budynku są podatne na błędy. Moje doświadczenie pokazuje, że wiele z nich wynika z nieuwagi, braku zrozumienia definicji prawnych lub nieodpowiednich warunków pracy. Świadomość tych pułapek jest kluczowa, aby zapewnić wiarygodność i dokładność uzyskanych wyników.

Błąd punktu startowego: dlaczego "poziom zero" jest tak ważny?

Jak już wielokrotnie podkreślałam, prawidłowe ustalenie punktu startowego pomiaru jest absolutnie fundamentalne. Definicja prawna mówi o "poziomie terenu przy najniżej położonym wejściu do budynku". Częstym błędem jest przyjęcie za punkt odniesienia poziomu ulicy, średniego poziomu terenu wokół budynku, czy nawet poziomu posadzki parteru. Taka pomyłka może prowadzić do znaczących rozbieżności w pomiarach, a w konsekwencji do niezgodności z MPZP lub projektem.

Błędne określenie "poziomu zero" może skutkować tym, że budynek, który wydaje się być zgodny z planem, w rzeczywistości przekracza dopuszczalną wysokość. To z kolei może prowadzić do konieczności wprowadzenia kosztownych zmian w projekcie, a nawet do problemów z odbiorem budynku. Dlatego zawsze należy dokładnie zweryfikować, który punkt jest prawnie uznawany za początek pomiaru.

Pogoda nie sprzyja pomiarom: kiedy lepiej odłożyć pracę na później?

Warunki atmosferyczne mają ogromny wpływ na dokładność pomiarów, zwłaszcza tych wykonywanych metodami optycznymi i laserowymi. Silny wiatr może powodować drgania sprzętu, utrudniając precyzyjne celowanie, a w przypadku metody cienia zniekształcać cień. Deszcz, mgła czy duża wilgotność powietrza mogą zakłócać wiązkę laserową dalmierza, prowadząc do błędnych odczytów lub całkowitego uniemożliwienia pomiaru. Słaba widoczność również utrudnia precyzyjne celowanie w odległe punkty.

Moja rada jest prosta: jeśli warunki pogodowe są niekorzystne, lepiej odłożyć pomiary na inny dzień. W ten sposób unikniesz frustracji i przede wszystkim błędnych wyników, które mogą mieć poważne konsekwencje. Czyste, bezwietrzne i słoneczne dni są idealne do większości metod pomiarowych.

Przeczytaj również: Garaż w bryle vs wolnostojący: Co wybrać? Koszty, wygoda, przepisy

Mylenie stanu projektowanego z rzeczywistym: zrozumienie dokumentacji

Częstym błędem, zwłaszcza w przypadku budynków w trakcie budowy lub niedawno ukończonych, jest mylenie wysokości projektowanej z rzeczywistą (powykonawczą). Wysokość projektowana to ta, która widnieje w dokumentacji projektowej i na pozwoleniu na budowę. Wysokość rzeczywista to ta, którą budynek faktycznie osiągnął po zakończeniu prac.

Niestety, zdarza się, że w trakcie realizacji projektu wprowadzane są zmiany, które mogą wpłynąć na ostateczną wysokość obiektu. Dlatego zawsze należy analizować zarówno dokumentację projektową, jak i wykonawczą, a w przypadku wątpliwości przeprowadzić pomiary powykonawcze. Pomiar wysokości budynku powinien zawsze odnosić się do jego faktycznego stanu, a nie tylko do założeń projektowych. Tylko w ten sposób uzyskamy wiarygodne dane, które odzwierciedlają rzeczywistość.

Wybór metody obliczania wysokości budynku: co wybrać dla swoich potrzeb?

Jak widzisz, istnieje wiele sposobów na obliczenie wysokości budynku, a wybór odpowiedniej metody zależy przede wszystkim od Twoich potrzeb, dostępnego budżetu i wymaganego poziomu precyzji. Jeśli potrzebujesz szybkiego oszacowania dla własnych celów, na przykład aby sprawdzić, czy budynek zmieści się w cieniu innego obiektu, metoda cienia lub trygonometria ze smartfonem będzie idealna. Są to rozwiązania niskokosztowe i łatwo dostępne.

Gdy jednak w grę wchodzą kwestie prawne, zgodność z planem zagospodarowania przestrzennego, czy precyzyjne projektowanie, dalmierz laserowy może okazać się wystarczający dla wielu zadań. W sytuacjach wymagających najwyższej dokładności i mocy prawnej, jak na przykład przy odbiorze budynków czy weryfikacji zgodności z przepisami, niezbędne będzie zaangażowanie uprawnionego geodety, który wykorzysta teodolit lub niwelator. Dla obiektów o skomplikowanej bryle, drony i skanowanie 3D oferują niezrównaną precyzję i kompleksowość danych. Pamiętaj, że inwestycja w odpowiednią metodę to inwestycja w spokój ducha i pewność, że Twoje dane są wiarygodne i zgodne z obowiązującymi standardami.
